一、工程概況
咸陽麗彩廣場C座商住樓工程位于咸陽市寶泉路3號，總建筑面積為39721?，建筑總高度為114.32m，抗震設防烈度8度。地下兩層，地上31層，結構類型為鋼框架－鋼支撐體系。
二、控制點的布置及施測
1、從實際情況，施工場地狹小，對場外布控有影響，故采用內控天頂垂準測量。
2、布設的控制點均引用現有控制軸線D軸、3軸、10軸。根據實際情況對鋼結構分兩步控制測量。
3、±０.000以下鋼結構：±０.000以下有一節鋼柱，在土建基礎底板澆筑完后，利用現有控制軸線，在基礎底板上投放出各軸線或各軸線的引線，來對各鋼柱進行垂直度控制。并設置四個定位點用于引測上層控制點。標高引用指定標高控制點，對各柱標高進行控制。
4、±０.000以上鋼結構：
① 在土建±０.000樓板澆筑完后，利用鉛錘儀將負一層預留控制點引測到±０.000樓板上，并根據該控制點引出八個定位控制點，閉合校驗后引測出其它軸線。
A 如下圖定出O1～O8個地位基準控制點。
B 八個定位基準控制點要求土建先預埋10X200X200的鋼板，突出樓板約5mm，投放好后在上面打上一小圓點，四周1米以內不許堆放任何東西，用鋼管做保護。同時要求土建施工單位按圖上尺寸在每層樓面預留直徑為300mm的預留孔。
C O1～O8八個地位控制點設立完后必須經監理復核符合規范要求后，方可使用。
③ 第二節鋼柱垂直度控制：利用±０.000樓板放好的軸線和引線來測量。在立第二節鋼柱前，先測出第一節鋼柱的垂直度偏差，以便第二節鋼柱安裝時做相應的調整。
④ 第三節鋼柱的垂直度控制：首先測出第二節鋼柱的垂直度偏差，再以第二節鋼柱的垂直度偏差來調整第三節鋼柱的垂直度。用經緯儀照準柱第二節鋼柱邊，再看第三節鋼柱柱頂邊，使第三節鋼柱的垂直度與第二節鋼柱的垂直度偏差反方向偏移同樣偏差量。
⑤ 第四節、第四節鋼柱以上鋼柱可以同第三節鋼柱的控制方法來測量。
⑥ 因考慮到每次測量有誤差，故在三層、十三層、二十一屋、二十八層、屋面層用天頂垂準儀做五次精密復測。相應樓層在做完精密復測后，方可進行下一節鋼柱的安裝。同時要求在相應樓層做精密復測時，土建必須跟上，保證軸線和引線的投放。
⑦ 標高控制：
A 根據實際施工情況，分主樓和裙房施工。先是主樓施工，后是裙房施工。因此采用⑫/○D軸鋼柱為標高的基準測量柱。利用已經給出的標高控制點，將標高引測到基準測量柱上，在+0.500標高處做好標記，并做好保護（正好在第一節鋼柱柱頭上，打一個小眼來做標記）。
B 從一層到十三層每節鋼柱都以基準測量柱來控制，采用鋼尺丈量。
C 在十三層基準柱上即+45.500標高處做好標記,同時用全站儀對其精密復測,并調整精確。
D 從十三層到二十八層每節鋼柱都以基準柱+45.500標高來控制，采用鋼尺丈量。
E 同樣在二十八、屋面也做一標記，以上鋼柱采用同上方法控制。
三、軸線及各控制線的放樣
1、根據現有軸線，用經緯儀直接在基礎底板和±０.000樓板上放出軸線和引線，先整體后細部的原則。其它各軸線用兩臺經緯儀和鋼尺配合投放。
2、八個地位控制點O1～O8利用放好的軸線來投放。
3、三層、十三層、二十一屋、二十八層、屋面用天頂垂準儀在相應樓層投出O1～O8八個點，再放出各軸線和引線，對各柱的垂直度做精確復核。

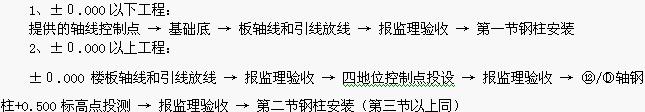

四、軸線及高程點放樣程序
：
