西爾斯大廈簡介

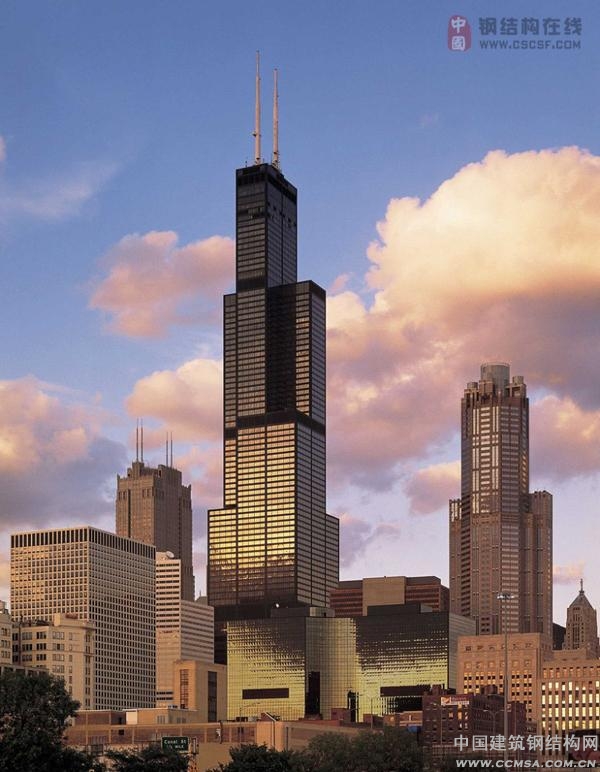

西爾斯大廈是位于美國伊利諾州芝加哥的一幢摩天大樓，樓高442米，共地上108層，西爾斯大廈由9座塔樓組成。西爾斯大廈有110層，一度是世界上最高的辦公樓。在第103層有一個供觀光者俯瞰全市用的觀望臺。它距地面412米，天氣晴朗時可以看到美國的4個州。
建筑設計
大廈結構工程師是美籍建筑師F.卡恩。他為解決像西爾斯大廈這樣的高層建筑的關鍵性抗風結構問題，提出了束筒結構體系的概念并付諸實踐。整幢大廈被當作一個懸挑的束筒空間結構，離地面越遠剪力越小，大廈頂部由風壓引起的振動也明顯減輕。頂部設計風壓為305千克力/平方米，設計允許位移(振動時允許產生的振幅)為建筑總高度的1/500，即900毫米，建成后最大風速時實測位移為460毫米。所有的塔樓寬度相同，但高度不一。大廈外面的黑色環帶巧妙地遮蓋了服務性設施區。大廈采用由鋼框架構成的成束筒結構體系，外部用黑鋁和鍍層玻璃幕墻圍護。其外形的特點是逐漸上收的，即1～50層為9個寬度為23.86米的方形筒組成的正方形平面;51～66層截去一對對角方筒單元;67～90層再截去另一對對角方筒單元，形成十字形;91～110層由兩個方筒單元直升到頂。這樣，既可減小風壓，又取得外部造型的變化效果。西爾斯大廈頂部的設計風壓為3千帕，容許位移為建筑物高度的1/500，即90厘米，建成后在最大風速下的實測位移為46厘米。
造型
大廈的造型有如9個高低不一的方形空心筒子集束在一起，挺拔利索，簡潔穩定。不同方向的立面形態各不相同，突破了一般高層建筑呆板對稱的造型手法。這種束筒結構體系是建筑設計與結構創新相結合的成果。
西爾斯大廈用鋼材76000噸，即1.62公斤/平方米。每平方米用鋼量比采用框架剪力墻結構體系的帝國州大廈降低20%，僅相當于采用5跨框架結構的50%。這種束筒結構體系概念的提出和應用是高層建筑抗風結構設計的明顯進展。（互聯網）
|
：
