1.工程概況

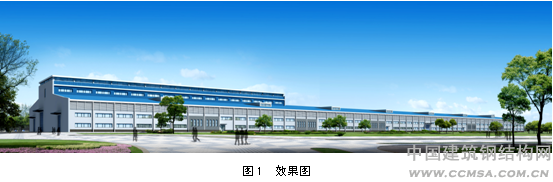

本廠房位于遼寧省鐵嶺市經濟技術開發區，寬72m，長318m，總面積為22896m2。主廠房為3跨24m鋼結構廠房。邊跨各設有2臺16 t吊車，中間跨的1-14軸設有1臺125t；17-54軸設有2臺63t吊車；14-17軸為雙層吊車,上部125t吊車，下部63t吊車。效果圖見圖1
2.主廠房的結構形式

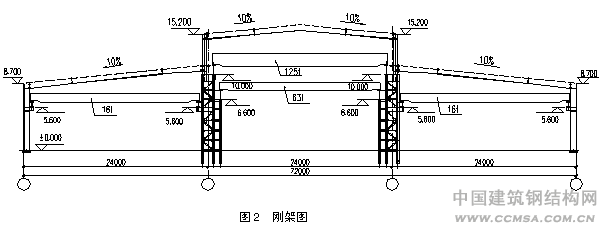

主廠房橫向采用框架體系，縱向設置柱間支撐。在框架結構中，邊柱為實腹工字型柱；中列柱下段柱為格構柱，上段柱焊接工字型柱；屋面梁為焊接工字型梁。檁條為Z型連續檁條，間距為1.5m。在高低跨處檁條局部加強，防止雪堆積的破壞。屋面支撐采用角鋼支撐，且設有通常縱向水平撐，與橫向水平撐形成封閉體系，使廠房整體剛度得到加強。水平撐與梁腹板相連，同時在相連位置設有壓桿。屋面梁下翼緣的側向穩定通過設置隅撐來保證。吊車梁為焊接工字形截面，簡支，采用突緣支座。山墻風柱下端鉸接于地面；上端通過豎向長橢圓孔與屋面梁連接，這樣既可以保證水平力的傳遞，又能滿足豎向變形的需要。剛架圖見圖2
參考文獻
1. GB 50017-2003：鋼結構設計規范，中國計劃出版社，2000年8月
2.趙熙元: 建筑結構設計手冊，冶金工業出版社，1995年
3. 魏明鐘: 鋼結構，武漢工業大學出版社，2000年8月
4.GB 50011-2001：建筑抗震設計規范，中國建筑工業出版社，2000年7月
